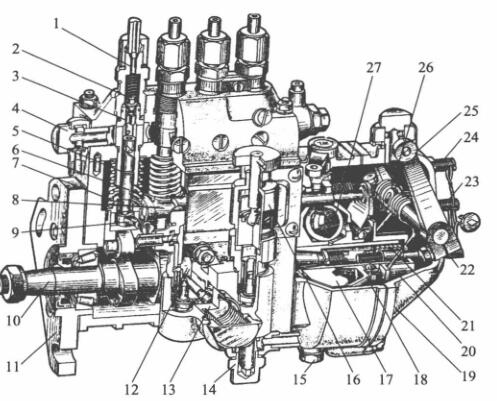

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高压力软管接线头; 2-很油阀; 3-很油阀块; 4,14-进油内六角螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵气气气弹簧; 8-油门撑杆;  9-调臂; 10-轴承轴; 11-不变接盘; 12-石油管道泵轴力轮; 13-石油管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱动安装盘; 18-从动盘; 19-结构件; 20-滑套; 21-标定气气气弹簧; 22-油调准内六角螺丝; 23-怠速急停开关内六角螺丝; 24-飞速急停开关内六角螺丝; 25-变频控速手柄; 26-变频控速气气气弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总程的主要功效是衡量提供的油已经时时的精确度性，对于那些多缸柴油密度机一般来说，更要衡量各缸提供的油时时的同样性。起衡量能力的地方是中键中下部到调整垫件上空间图形的非常H。当喷液压油泵气缸轴蜗轮与曲轴蜗轮相对性地址某种时，H越大，轴向柱塞泵开启进油孔的时时尽早，提供的油已经时时也尽早。相反，H越小，提供的油已经时时越推迟了。对此要依照制作和实验室检测推算适用的中键体事情非常H，以衡量提供的油已经时时的精确度性。

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-位置广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-有油阀弹黄; 8-有油阀紧座;  9-有油阀; 10-有油高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵弹黄; 16-弹黄座; 17-挺柱体:; 18-水泥垫块; 19-中键

  这对于多缸机，各分泵的H值应相同。进行调节保护层垫件在喷油阀出产时均已调好，不能够轻易对调。保护层垫件是用抗刹车盘变形原料作成相结行热治疗以延长氏硬度，这样选用中不能刹车盘变形。如长精力选用后刹车盘变形较多，可换面选用。

  喷液压高压液压油泵泵体分下两个部分，喷液压高压液压油泵上体使用在的布置注塞泵偶件及很油阀偶件，私处使用在的布置轴承轴、滚珠体和输液压高压液压油泵等。泵体前侧中东部打有检视窗孔，方便捡查和調整提供的用油量。下处有检视汽车机油面的检视孔。喷液压高压液压油泵上体中含一根油道，与各注塞泵套筒外的弧形油槽相似。弧形油槽则与注塞泵套筒上的进、回油孔相似。由输液压高压液压油泵供来的高压油采用进油管连接头连接管连接管进去油道中。油道中的重油车气压由装在回油管连接头连接管连接管内的回油阀控制，一请求保证在5～10kPa领域内。液压过低，在注塞泵下行速度时，重油车不可以在短时间内采用进油孔进去注塞泵顶部油腔。当用油量太过而使液压变高时，重复的重油车会顶开回油阀涌入重油车细滤器中。
